    적용기준 - 모든 주배관, 교차배관에 설치적용하며, 가지배관에는 적용하지 않는다.
    설치기준 - 횡방향흔들림방지버팀대 간 최대간격 24m 미만에 설치한다.
    - 말단 버팀대와 배관 단부 사이의 거리는 12m 미만으로 설치한다.

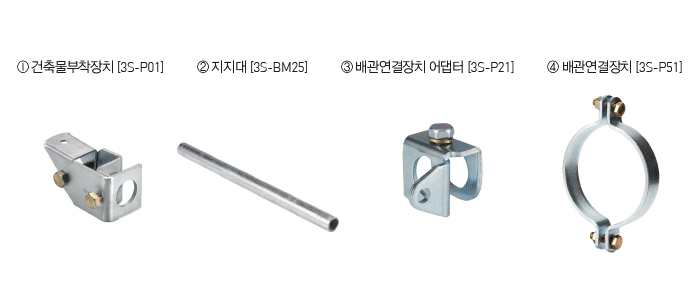

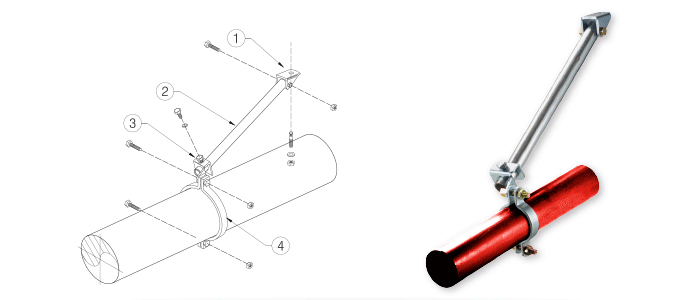

    설치방법 - 배관연결장치를 배관에 부착한 후 지지대를 삽입 후 가조립한다.
    - 건축물부착장치에 지지대를 조립한 후 부착면에 앙카볼트 위치를 확인한다.
    - 지지대 각도를 확인 후 홀가공, 앙카볼트 삽입, 가조립 부품들을 견고히 결속한다.
    주의사항 - 쐐기볼트의 머리가 부품표면에 밀착될 때 가해지는 힘은 40-45N이 되도록 설계되어 있다.
    - 건축물부착장치, ㅐ관연결장치, 어댑터의 말단으로부터 지지대의 길이는 25mm이상 길게 설치한다.
    버팀 18-22버팀 18-46
    관경 설치각도
    30˚~ 44˚ 45˚~ 59˚ 60˚~ 89˚
    40A-80A 227kg.f 2,224N 321kg.f 3,145N 393kg.f 3,852N
    100A-125A 363kg.f 3,559N 513kg.f 5,033N 629kg.f 6,164N
    150A-200A 457kg.f 4,482N 646kg.f 6,338N 792kg.f 7,762N
    고정형 종방향 흔들림방지버팀대 3S-Clamp Type 버팀 17-56
    적용기준 - 모든 주배관, 교차배관에 설치적용하며, 가지배관에는 적용하지 않는다.
    설치기준 - 횡방향 흔들림방지버팀대 간 최대간격 24m 미만에 설치한다.
    - 말단 버팀대와 배관 단부 사이의 거리는 12m 미만으로 설치한다.

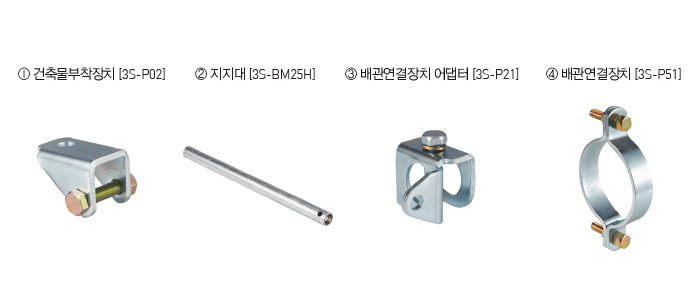

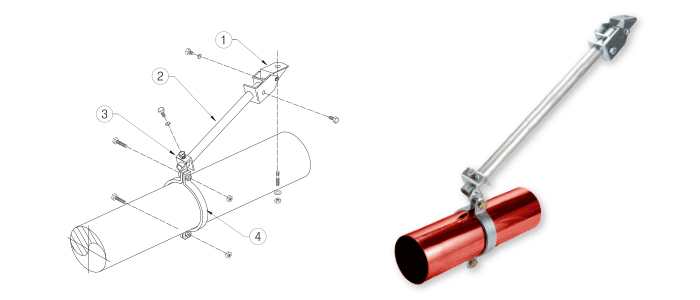

    설치방법 - 배관연결장치를 배관에 부착한 후 지지대를 삽입 후 가조립한다.
    - 건축물부착장치에 지지대를 조립한 후 부착면에 앙카볼트 위치를 확인한다.
    - 지지대 각도를 확인 후 홀가공, 앙카볼트 삽입, 가조립 부품들을 견고히 결속한다.
    주의사항 - 쐐기볼트의 머리가 부품표면에 밀착될 때 가해지는 힘은 40-45N이 되도록 설계되어 있다.
    - 건축물부착장치, ㅐ관연결장치, 어댑터의 말단으로부터 지지대의 길이는 25mm이상 길게 설치한다.
    버팀 18-23버팀 17-56
    관경 설치각도 단위
    45˚~ 59˚ 60˚~ 89˚
    50A-80A 424kg.f 4,161N 520kg.f 5,096N 1kg.f 9.8N
    100A~125A 513kg.f 5,033N 629kg.f 6,164N
    150A~200A 646kg.f 6,338N 792kg.f 7,762N
